La famiglia RS2 ha integrato Access It!® First Step PLUS System
orientato per gli utenti che vogliono un sistema facile da installare, con un ottimo rapporto qualità/costo beneficio
per una soluzione di un semplice controllo accessi. Il sistema First Step PLUS combina la versatilità
e la qualità dei controllori della serie LP con il software Access It!®
Lite.NETTM. L'espansibilità per ulteriori 2 lettori per singolo varco
è supportata tramite l'interfaccia doppio lettore MR-52.

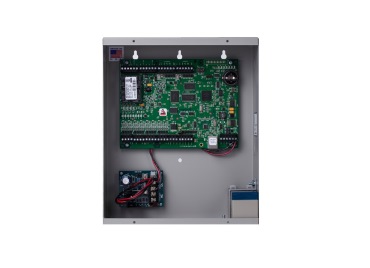

Caratteristiche principali del sistema Access It!® First Step PLUS include:
- Unità principale con software Access It!® Lite.NETTM pre-installato
- Contenitore metallico (31 cm H x 26 cm H x 10 cm P)
- Espandibile fino a 64 lettori attraverso le interfaccie a doppio lettore MR-52
- Interfaccia Ethernet integrata
- Supporto Flash firmware per facili aggiornamenti
- Supporto formato lettori Wiegand o Clock&Data
- Facile installazione
- Alimentatore lineare da 1A (incluso caricabatteria)
- Batteria
- Input / output ausiliari tramite interfaccie MR-16IN e MR-16OUT
Controllore sistema First Step PLUS
Il sistema Access It!® First Step PLUS utilizza i controllori LP-1501 e LP-1502
SCPs), entrambi basati su una architettura a 32-bit micro-controller.
Un singolo controllore della serie LP, quando viene combinato con le interfacce aggiuntive, può supportare
da 16 a 64 lettori, 512 input digitali o 512 output a relè, a secondo dei modelli scelti e
dal tipo di configurazione impostata. Entrambi i modelli hanno la memorizzazione a bordo delle configurazioni indipendenti dal
computer host di gestione. Questa particolarità rende indipendente il sistema anche in caso di caduta della comunicazione o quando
non necessitano delle operazioni giornalire di modifiche di impostazioni. Inoltre sono in grado di supportare i gruppi di vacanza,
la configurazione dedicata degli accessi per utente, fasce orarie, ecc. La gestione dell'anti-passback è in grado di soddifare le
più diverse esigenze includendo l'esenzione dell'utilizzatore, numero di passaggi limitati, ultima area utilizzata, ultimo lettore usato,
oltre che la data e ora dell'ultimo utilizzo. I controllori della serie EP dispongono di un protocollo di sicurezza crittografato
AES a 128 bit certificato NIST, e sono rispondenti alle norme UL 294, conformi CE e RoHS e HSPD-12/FIPS 201 compliant.
Supportano fino a 8 formati di carte liberamente configurabili, inclusi interpretazione wiegand, banda magnetica, OSDP e biometrici.
Sono compatibili con le carte PIV-II, CAC, e TWIC.
LP-1501
L'LP-1501 è un controllore dotato di interfaccia ethernet PoE (Power-over-Ethernet)
con 6 MB di memoria è in grado di contenere fino a 240.000 utenti (badge) e memorizzare
fino 50.000 eventi. Può supportare fino a 32 livelli di accesso per badge.
Dotato di una porta primaria Ethernet 10/100 e una porta seriale RS-482 per collegamento di
ulteriori interfaccie fino a un totale di 16 varchi.
LP-1502
L'LP-1502 è un controllore dotato di interfaccia ethernet integrata con 6 MB di memoria
per la versione base. Sono disponibili altri tagli di memoria per applicazioni con maggior
numero di utenti. La versione base è in grado di contenere fino a 240.000 utenti (badge) e memorizzare
fino 50.000 eventi. Può supportare fino a 32 livelli di accesso per badge.
Come dotazione a bordo scheda ha due interfacce lettori con relativi input/output,
una porta primaria Ethernet 10/100 e una porta seriale RS-482 per collegamento di
ulteriori interfaccie fino a un totale di 64 porte.
MR-52 (Interfaccia doppio lettore)
L'MR-52 è una interfaccia per un doppio lettore per la gestione di un varco singolo o doppio,
dotato di 4 ingressi e 4 relè ausiliari programmabili per altri scopi. Possono essere attivi
fino a otto codici impianto per ogni MR-52. L'interfaccia MR-52 è in grado di gestire lettori a
banda magnetica (magneti stripe), Wiegand, OSDP (Open Supervised Device Protocol) e lettori
a prossimità con tastiera o senza. Quando non è connesso ad un controllore, l'interfaccia è
in grado di controllare il processo di richiesta di accesso verificando il facility code impostato.
Gli Ingressi digitali possono essere configurati come normalmente aperti o chiusi con controllo del
bilanciamento. Il relè secondario può essere programmato per scopi generali di I/O in versione
sicurezza (fail-safe) o normale.
MR-16IN (Scheda 16 ingressi digitali)
Le schede MR-16IN sono interfacce dotate di sedici ingressi “general-purpose” liberamente
configurabili e di due relè di comando gestiti direttamente attraverso un sistema SCP (controllore di sistema).
Gli ingressi sono usati spesso nelle applicazioni di monitoraggio di allarme,(come ad esempio sensori stato porta,
sensori rottura vetro, rilevatori di movimento, di fumo, ecc.) e per il controllo di impianti tecnologici,
quali illuminazione, di riscaldamento / condizionamento e controllo ascensore.
L'MR-16IN può essere utilizzato anche per applicazioni di gestione ascensori dove viene richiesta la capacità di
poter selezionare i piani. Gli ingressi sono programmabili singolarmente e supportano il controllo normalmente aperto,
normalmente chiuso, con bilanciamento o senza.
MR-16OUT (Scheda 16 uscite relè)
Le schede MR-16OUT sono interfacce dotate di sedici relè di comando (contatti COM,NA e NC) liberamente
configurabili gestiti direttamente attraverso un sistema SCP (controllore di sistema).
Il MR-16OUT può essere configurato per controllare una vasta gamma di dispositivi esterni sia per utilità
generale o di controllo, come per il controllo di impianti tecnologici, quali illuminazione,
di riscaldamento / condizionamento e controllo ascensore.
I dispositivi possono essere attivati o disattivati a seconda della condizione delle periferiche di sistema
associate a livello locale e senza l'intervento da parte del sistema HOST.
La scheda MR-16OUT permette in modo flessibile di espandere la gamma dei dispositivi che gestiscono e
controllano degli edifici e che fanno parte di un sistema di controllo accessi.
L'MR-16OUT permette la configurazione singola per ogni relè programmabile con parametri da impostare
sia come i tempi che come modo di funzionamento: sicurezza (fail-safe) o normale.
I relè possono essere comandati in "On", "Off", e comando impulsivo (un impulso può variare da 1 secondo fino
a 18 ore) o tramite delle operazioni programmate o da processi attivati da eventi (task) memorizzati
all'interno di un controllore.
Entrambe le interfaccie MR-16IN e MR-16OUT includono le seguenti caratteristiche:
- Alimentazione a 12 VAC/DC
- Seriale RS-485 a due fili per la comunicazione verso il controllore.
- Due ingressi digitali dedicati (Tamper e mancanza rete).
